24kV欧式630A屏障型可疏散毗连器接纳专利手艺，，， ，专利号：ZL201020709860，，， ，产品装置简朴，，， ，可靠。。。。产品在荷兰DNV.GL，，， ，KEMA试验室检测，，， ，通过HD629.1和IEC60505.4全系列检测项目，，， ，获得4份金标证书。。。。

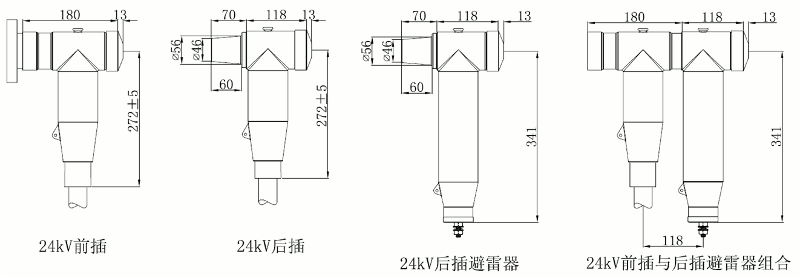

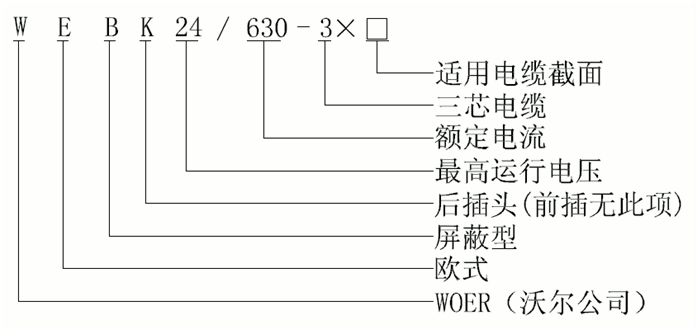

24kV欧式630A屏障型可疏散毗连器，，， ，包括：WEB24/630欧式新型前插头，，， ，WEBK24/630欧式新型后插头，，， ，欧式后插式避雷器(多种型号)。。。。

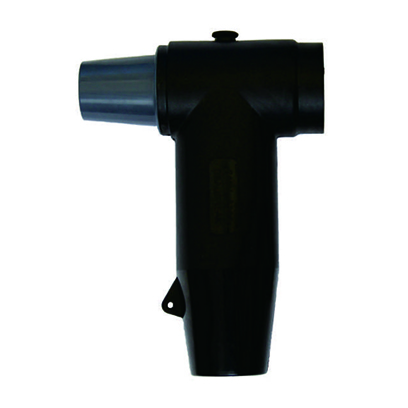

WEB24/630欧式新型前插头适用于环网开关柜的（交联电力电缆）收支线终端，，， ，与开关柜的收支线套管座、电缆分支箱的穿墙套管、双通套管毗连。。。。也适用于箱式变电站装置。。。。提供电力电缆到开关柜或电缆分支箱的全绝缘，，， ，全密封毗连。。。。前插事情时用螺栓毗连在开关柜套管插座上；；；；其尾部可直接用绝缘塞梗塞，，， ，也可扩展毗连后插式电缆插头或后插式避雷器。。。。产品切合标准EN 50180 & 50181中C型套管设计。。。。

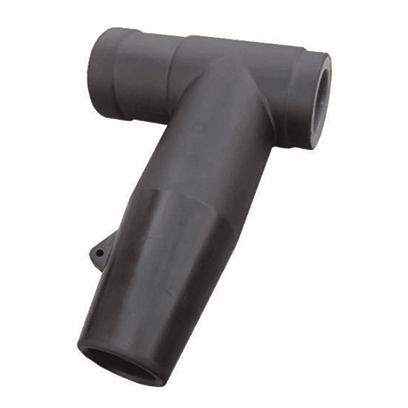

WEBK24/630欧式新型后插头和WEB24/630欧式新型前插头或另外的WEBK24/630欧式新型后插头毗连，，， ，提供扩展的电缆毗连回路（分支），，， ，它不可直接和套管毗连。。。。尾部可直接用绝缘塞堵住，，， ，也可扩展毗连另外一起后插电缆头或后插式避雷器。。。。
| 额定电压 | 24kV |
| 适用套管类型（前插） | C 型 |
| 直流耐压 | 76kV/15min |
| 工频耐压(AC) | 57kV/5min |
| 局部放电 | 25.4kV,≤5pC |
| 攻击电压(正负极性各10 次) | 125kV |
| 屏障电阻 | ≤5000Ω |
| 适用电缆截面 | 25-500mm2 |
| 注：该产品知足IEC 60502.4 ，，， ，HD629.1及GB/T 12706.4 要求。。。。 | |
| 序号 | 项目 | 单位 | 参数 | |||

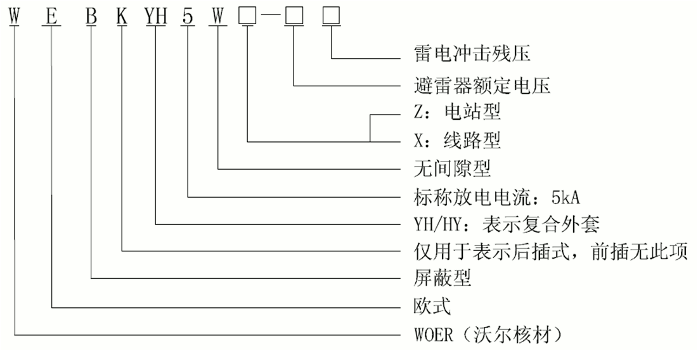

| 1 | 产品型号 | - | YH5WZ-26/66 | YH5WZ-32/85 | HY5WZ-34/85 | YH5WX-34/90 |
| 2 | 系统标称电压 | kV | 20 | 20 | 20 | 20 |
| 3 | 避雷器额定电压 | kV | 26 | 32 | 34 | 34 |
| 4 | 一连运行电压 | kV | 20.8 | 25.6 | 27.2 | 27.2 |
| 5 | 标称放电电流In | kA | 5 | 5 | 5 | 5 |
| 6 | 直流1mA参考电压 | kV | ≥37 | ≥47 | ≥48 | ≥50 |
| 7 | 0.75U1mA泄泄电流 | μA | ≤10 | ≤10 | ≤10 | ≤10 |
| 8 | 陡波攻击残 | kV | ≤76 | ≤95 | ≤95 | ≤104 |
| 9 | 雷电攻击残压 | kV | ≤66 | ≤85 | ≤85 | ≤90 |
| 10 | 操作攻击残压 | kV | ≤56 | ≤75 | ≤75 | ≤80 |
| 11 | 14.3kV下局部放电 | pC | ≤10 | ≤10 | ≤10 | ≤10 |
| 12 | 2mS方波攻击电流耐受 | A | 150 | 150 | 200 | 150 |
| 13 | 大电流攻击耐受 | kA | 65 | 65 | 80 | 65 |
