66-220kV 插拔式GIS终端

主要应用于交流高压输电领域，，，，，适用于电缆与六氟化硫气体绝缘开关装备的毗连，，，，，以及电力电缆与高压变压器的毗连

下载手册

产品形貌产品参数产品选型

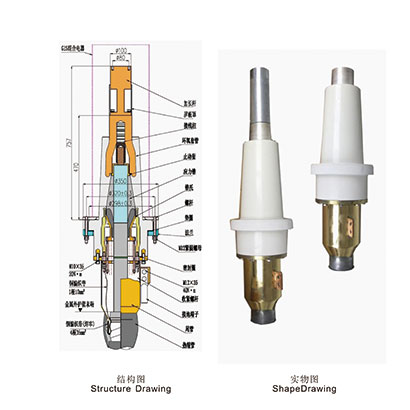

1.终端应力锥接纳入口三元乙丙橡胶（EPDM）注橡成型，，，，，由弹簧锥托顶紧于环氧套管内锥面上，，，，，战胜了应力锥由于质料老化带来的弹性松懈、应力锥与电缆外半导电层接触不良等弊病，，，，，以确保终端恒久清静稳固运行；；；
2.终端为全干式结构，，，，，杜绝了走漏问题；；；
3.产品结构紧凑，，，，，重量轻、体积小，，，，，大大镌汰了装置空间；；；
4.终端与电缆毗连方法为插拔式，，，，，装置轻盈易于维护；；；
5.插拔式GIS终端适用于电力电缆与变压器毗连；；；
6.短型插拔式GIS终端加装加长杆后，，，，，适用于与长型GIS终端配套的GIS装备。。。。。

1.订货时请提供配套电缆结构尺寸图，，，，，并见告接地电缆的截面；；；
2.我司生产的GIS终端与GIS组合电器的配套尺寸按IEC62271和GB/T 22381标准生产，，，，，订货时请见告GIS组合电器的执行标准和接口高度，，，，，或提供GIS组合电器的仓体图举行配合尺寸简直认；；；
3. 若有其它特殊要求，，，，，请于订货前联系销售司理。。。。。

序号	项目	参数（110kV）	参数（220kV）
1	插拔式GIS终端
1.1	规格	WYJZGGC-64/110	WYJZGGC-127/220
1.2	执行标准	IEC60840 IEC62271 GB/T11017	IEC62067 IEC62271 GB/Z 18890
1.3	额定电压(Uo/U)	64/110kV	127/220kV
1.4	最高事情电压(Um)	126kV	252kV
1.5	基准攻击耐压水平(BIL)	550kV	1050kV
1.6	导体最高额定温度：
	a)正常运行时	90℃	90℃
	b)暂态（短路电流一连时间不凌驾5S）	250℃	250℃
1.7	绝缘套管
	a)质料	环氧树脂	环氧树脂
	b)长度	631mm	1152mm
1.8	预制应力锥
	a)质料	入口三元乙丙橡胶	入口三元乙丙橡胶
	b)存贮条件和有用使用期	阴凉干燥，，，，，5年	阴凉干燥，，，，，5年
1.9	终端重量	50/60kg	210kg
1.10	高度	470/757mm	620/960mm
1.12	尾管密封形式	防水带、热缩管	防水带、热缩管
1.13	管套内其他填充绝缘介质	干式	干式
1.14	终端的金属接地
	b)规格、数目	≥240mm2	≥240mm2
	c)等效截面	与电缆一致	与电缆一致
	d)允许通过最大短路电流	与电缆一致	与电缆一致

■型号：WYJZGGC
户内、户外均可使用
适用电缆标准截面：240-1600mm²
终端绝缘水平、载流量恒久事情温度和短路温度等性能均知足与其配套电缆的手艺要求
